Mașini de cablu de sârmă: forța nevăzută în spatele electronicii moderne

I. Introducere

V -ați oprit vreodată să luați în considerare rețeaua complexă de fire care alimentează mașina dvs., vă menține frigiderul în funcțiune sau permiteți smartphone -ului să funcționeze perfect? Ascuns sub exteriorul elegant al nenumăratelor electronice de zi cu zi se află un sistem complex, organizat de cabluri, cunoscut sub numele de ham de sârmă. Acești eroi necunoscuți sunt cruciali pentru transmiterea puterii, datelor și semnalelor, asigurând funcționarea sigură și eficientă a practic a fiecărui dispozitiv electronic pe care îl folosim.

Dar cum sunt create aceste pachete elaborate de fire cu o asemenea precizie și consistență? Răspunsul se află cu Mașină de cablu de sârmă . O mașină de cablu de sârmă este o piesă sofisticată de echipamente industriale concepute pentru automatizarea și eficientizarea procesului de fabricație a hamurilor de sârmă. De la tăierea și dezbrăcarea firelor până la terminalele de sertizare și asamblarea conectorilor, aceste mașini joacă un rol esențial în transformarea materiilor prime în arterele vitale ale tehnologiei moderne.

În peisajul de producție rapid de astăzi, cererea pentru hamuri de sârmă de înaltă calitate, fiabile și rentabile este din ce în ce mai mare. Mașinile de cablu de sârmă sunt în fruntea satisfacerii acestei cereri, oferind eficiență, precizie și versatilitate inegalabilă. Acest articol se va aprofunda în lumea mașinilor de harnașă de sârmă, explorând componentele lor fundamentale, mecanismele operaționale, aplicațiile diverse și beneficiile transformatoare pe care le aduc în diverse industrii.

Ii. Elementele de bază ale hamurilor de sârmă

În centrul său, un ham de sârmă este un ansamblu organizat de fire, cabluri și adesea alte componente precum conectori, terminale și acoperiri de protecție, concepute pentru a transmite energie electrică sau semnale.

A. Componentăe ale unui ham de sârmă

Component	Descriere
Fire	Acestea sunt conductele pentru curent electric sau date. Acestea vin în diferite tipuri (de exemplu, blocate, solide), calibre (grosime) și materiale de izolare, alese pe baza cerințelor de tensiune, curent și mediu ale aplicației.
Conectori	Dispozitive care se alătură circuitelor electrice, permițând conectarea ușoară și deconectarea. Ele variază foarte mult în formă, dimensiune, număr de pini și mecanisme de blocare, adaptate pentru interfețe specifice (de exemplu, automobile, date, putere).
Terminale	Componentele metalice servete sau lipite la capătul unui fir, permițându -i să fie conectat la un conector sau la un alt punct electric. Tipurile obișnuite includ terminale de inel, terminale de pică și terminale PIN.
Benzi, conducte și acoperiri de protecție	Materiale precum bandă electrică, mânecă împletită, tuburi ondulate sau tuburi de micșorare termic sunt utilizate pentru a grupa fire, pentru a oferi rezistență la abraziune, pentru a proteja împotriva umidității și pentru a oferi izolare.

B. De ce sunt esențiale hamurile de sârmă?

Cablajele de sârmă sunt mult mai mult decât doar pachete de fire; Sunt critici pentru:

Organizare și economisire a spațiului: Aceștia consolidează numeroase fire individuale într -o singură unitate, făcând instalarea mai mică, mai eficientă și optimizarea spațiului în sisteme complexe.
Protecția împotriva factorilor de mediu: Acoperirile de protecție protejează firele de căldură, frig, abraziune, umiditate, substanțe chimice și vibrații, care își exprimă durata de viață și asigurând fiabilitatea.
Ușurință de instalare și întreținere: Un ham precedent simplifică procesul de instalare, reducând erorile și economisind timp. De asemenea, face mai simplă depanare și întreținere.
Asigurarea integrității și siguranței electrice: Prin dirijarea precisă și fixarea firelor, hamurile împiedică scurtcircuitele, reduce interferența electromagnetică (EMI) și asigură performanțe electrice consistente, ceea ce este esențial pentru siguranță.

Iii. Tipuri de mașini de cablu de sârmă

Mașinile de cablu de sârmă vin sub diferite forme, fiecare specializată într -o etapă particulară a procesului de fabricație sau integrarea mai multor funcții pentru o automatizare mai mare.

A. Clasificarea pe funcție

Tip de mașină	Descriere

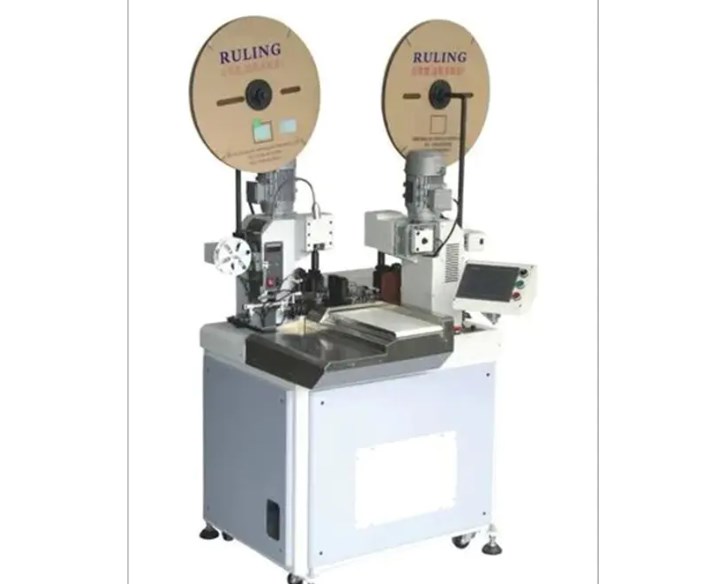

Mașini de tăiere și dezbrăcare	Acestea sunt fundamentale. Complet automat: Capabil să măsoare, să taie și să dezbrace izolația de la ambele capete ale unui fir într -o singură operație continuă. Unele modele avansate pot, de asemenea, să croiască terminale simultan. Semi-automat (de exemplu, decupatoare de benchtop): Solicitați alimentarea manuală a firelor, dar automatizați procesul de dezbrăcare, ideal pentru volume mai mici sau aplicații specifice.

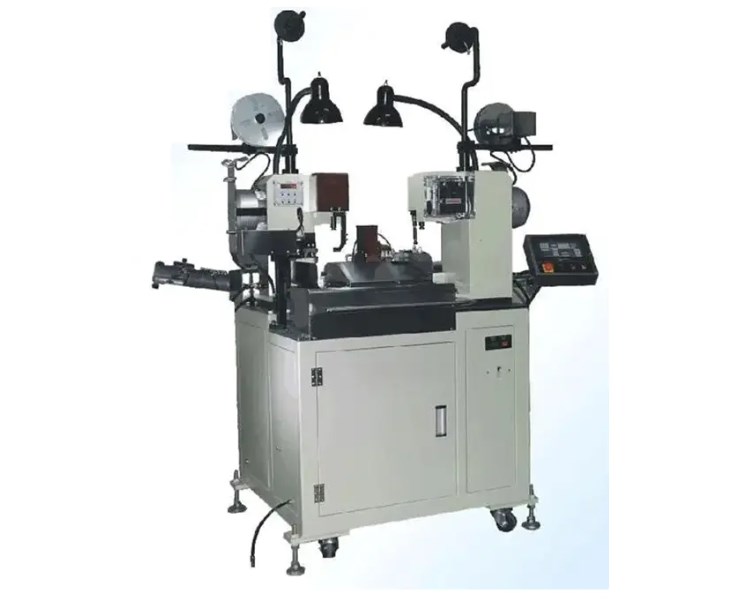

Mașini de sertizare	Folosit pentru a atașa terminalele la capetele dezbrăcate ale firelor. Prese automate de sertizare: Mașini de mare viteză care alimentează bornele în vrac, le crizează pe fire și se integrează adesea cu unități de tăiere și dezbrăcare. Instrumente de sertizare semiautomatică: Mașini Benchtop unde un operator plasează manual sârmă și terminal. Instrumente de sertizare a mâinilor: Folosit pentru volum foarte mic, prototipare sau reparații specializate.
Mașini de inserare terminală	După ce terminalele sunt sertizate, aceste mașini introduc automat sau semiautomatic terminalele sertizate în cavitățile corecte ale unei carcase de conector.
Mașini de înregistrare și pachet	Aceste mașini înfășoară firele asamblate cu diverse benzi (de exemplu, PVC, pânză, auto-modificare) sau aplică conducte de protecție, creând hamul finlat final.
Mașini de testare	Esențial pentru controlul calității. Testarea continuității: Verificări pentru circuite deschise sau pauze în fire. Testarea rezistenței la izolare: Verifică integritatea izolației de sârmă. Testare funcțională: Simulează operația prevăzută a hamului pentru a asigura că toate conexiunile și semnalele funcționează corect.

B. Sisteme integrate și autonome

Producătorii pot alege între mașini de sine stătătoare pentru sarcini specifice sau sisteme integrate care combină mai multe funcții (de exemplu, mașini cu tăiere-strip-crim) într-o singură linie automatizată, oferind un randament mai mare și o manipulare manuală redusă.

C. Mașini specializate

Unele mașini sunt proiectate pentru aplicații foarte specifice, cum ar fi prelucrarea cablurilor coaxiale, cablurile cu panglică plană sau manipularea firelor extrem de mici pentru microelectronică sau fire mari de ecartament pentru aplicații industriale grele.

Iv. Componente și tehnologii cheie

Precizia și eficiența mașinilor de cablu de sârmă se datorează componentelor lor interne sofisticate și tehnologiilor integrate.

Componentă/tehnologie	Rol
Sisteme de hrănire	Aceste sisteme, inclusiv tambururi de sârmă și deratori, asigură o alimentare lină și constantă de sârmă către mașină, împiedicând încurcăturile și problemele de tensiune.
Măsurarea și tăierea unităților	Echipate cu senzori extrem de precisi și lame de tăiere, aceste unități măsoară cu exactitate lungimea dorită a firului și fac tăieturi curate, fără burr.
Dezvoltarea lamelor și mecanismelor	Lamele specializate îndepărtează izolația fără a deteriora conductorul de sârmă. Diferite tipuri de lame și mecanisme de dezbrăcare sunt utilizate pentru diverse calibre de sârmă și materiale de izolare.
Criminarea solicitatorilor și moare	Acestea sunt instrumente de precizie care formează terminalul în jurul conductorului de sârmă, asigurând o conexiune sonoră sigură și electrică. Setul corect de matriță este crucial pentru fiecare tip terminal.
Sisteme de viziune	Din ce în ce mai frecvent, sistemele de viziune folosesc camere și software de procesare a imaginilor pentru a inspecta capetele de sârmă, calitatea criminalității și inserția terminală, identificând defectele în timp real și îmbunătățind controlul calității.
Software și automatizare	Controlere logice programabile (PLC) și interfețe software ușor de utilizat operațiunile de control ale mașinilor de control, permițând programarea precisă a lungimilor de sârmă, a adâncimilor de dezbrăcare și a parametrilor de sertizare. Acest lucru permite schimbări rapide și configurații complexe de ham.
Caracteristici de siguranță	Mașinile moderne includ numeroase caracteristici de siguranță, inclusiv paznici de siguranță, butoane de oprire de urgență și interblocări, pentru a proteja operatorii în timpul utilizării.

V. Cum funcționează mașinile de cablu de sârmă (procesul de fabricație)

Crearea unui ham de sârmă este un proces în mai multe etape, automat în mare parte de aceste mașini specializate.

A. Alimentarea și măsurarea sârmei

O mulinetă de sârmă alimentează firul în mașină. Un codificator precis măsoară lungimea exactă necesară pentru fiecare segment al hamului.

B. Tăierea sârmei

Odată ce lungimea dorită este măsurată, o lamă ascuțită taie curat firul.

C. dezbrăcare de sârmă

Mașina elimină apoi cu precizie o lungime specificată de izolație de la unul sau ambele capete ale firului tăiat, expunând conductorul pentru terminare.

D. Criminismul terminal

Capătul de sârmă dezbrăcat este introdus într -un aplicator de sertizare, care folosește un set de matrițe pentru a deforma mecanic un terminal în jurul conductorului, creând o conexiune electrică și mecanică puternică. Acest lucru se poate face pe unul sau ambele capete.

E. Introducerea sigiliilor (dacă este cazul)

Pentru hamurile care necesită protecție asupra mediului, sigiliile ar putea fi introduse automat sau manual pe fir înainte de sertizare.

F. Ansamblu conector

Firurile sertizate cu terminale sunt apoi introduse în cavitățile corespunzătoare ale unei carcase de conector. Acest pas poate fi manual pentru hamuri complexe sau automatizate pentru cele mai simple.

G. Taping/Bundling

Firurile asamblate sunt apoi incluse împreună folosind bandă electrică, mânecă împletită sau tuburi ondulate pentru a forma structura finală a cablajului, oferind protecție și organizare.

H. Testarea și controlul calității

În cele din urmă, cablajul de sârmă completat este supus testării riguroase (continuitate, izolație, funcțională) pentru a se asigura că respectă toate specificațiile electrice și mecanice și nu are defecte.

VI Aplicații în industrii

Mașinile de cablu de sârmă sunt indispensabile pe o gamă vastă de industrii, care stau la baza funcționalității produselor diverse.

Industrie	Aplicarea hamurilor de sârmă
Auto	Poate cel mai mare consumator, industria auto se bazează foarte mult pe hamurile de sârmă pentru sistemele de gestionare a motoarelor, iluminatul interior, infotainarea, caracteristicile de siguranță (ABS, airbag -uri) și distribuția de energie în întregul vehicul.
Aerospațial și apărare	În aplicații critice precum avionice, sisteme de control al zborului și echipamente militare, hamurile de sârmă trebuie să îndeplinească standardele stricte de fiabilitate și performanță, care funcționează adesea în medii extreme.
Electronică	De la electronice de consum, cum ar fi televizoare și computere până la panouri de control industrial și echipamente de rețea, hamurile de sârmă oferă infrastructura de cablare internă.
Dispozitive medicale	Precizia și fiabilitatea sunt esențiale în echipamentele medicale. Hamurile de sârmă se găsesc în mașini de diagnostic, instrumente chirurgicale, sisteme de monitorizare a pacienților și multe altele.
Telecomunicații	Hamurile sunt vitale pentru conectarea componentelor în infrastructura de comunicare, inclusiv stațiile de bază, centrele de date și dispozitivele de rețea.
Aparate de acasă	Aparatele de zi cu zi, cum ar fi mașini de spălat, frigidere, cuptoare și aspiratoare utilizează hamuri de sârmă pentru conexiunile electrice interne.
Utilaje industriale	Robotica, echipamentele de automatizare din fabrică și utilajele grele depind de cablaje robuste de sârmă pentru transmisia semnalului de putere și control.

VII. Beneficiile utilizării mașinilor de cablu de sârmă

Adoptarea mașinilor de cablu oferă avantaje semnificative producătorilor.

Beneficia	Explicaţie
Creșterea eficienței și vitezei producției	Automatizarea reduce drastic timpul necesar pentru a produce hamuri în comparație cu metodele manuale, ceea ce duce la o producție mai mare.
Precizia și precizia sporită	Mașinile îndeplinesc sarcini cu o precizie constantă, minimizând eroarea umană în tăierea, dezbrăcarea și sertizarea, ceea ce este esențial pentru calitatea produsului.
Îmbunătățirea calității și fiabilității produsului	Procesele consistente au ca rezultat hamuri uniforme cu conexiuni electrice fiabile, reducând defectele și asigurând performanțe pe termen lung.
Reducerea costurilor forței de muncă	Automatizarea reduce dependența de forța de muncă manuală pentru sarcini repetitive, permițând alocării resurselor umane unor roluri mai complexe sau de supraveghere.
Deșeuri de materiale minimizate	Măsurătorile precise și procesele controlate reduc materialul de resturi, ceea ce duce la economii de costuri.
O siguranță mai mare pentru operatori	Mașinile automate reduc nevoia operatorilor de a gestiona unelte ascuțite sau de a efectua mișcări repetitive, îmbunătățind siguranța locului de muncă.
Scalabilitate și flexibilitate în producție	Mașinile pot fi programate pentru diferite configurații de ham, permițând producătorilor să se adapteze rapid la schimbarea cerințelor de produse și la producția de scară în sus sau în jos, după cum este necesar.

Viii. Factori de luat în considerare atunci când alegeți o mașină de cablu de sârmă

Selectarea mașinii de cablu potrivite este o decizie strategică care are impact asupra eficienței producției și a calității produsului.

Factor	Considerare
Cerințe de volum de producție și debit	Volumul anticipat de hamuri necesare va dicta nivelul de automatizare și viteza necesară de la mașină.
Tipuri și dimensiuni de sârmă	Asigurați-vă că mașina poate gestiona gama specifică de calibre de sârmă, materiale de izolare și tipuri (de exemplu, un singur nucleu, multi-core, protejat) utilizate în produsele dvs.
Tipuri terminale și conector	Mașina trebuie să fie compatibilă cu terminalele și conectorii specifici pe care intenționați să le utilizați, necesitând adesea aplicatoare și moare specializate.
Nivelul de automatizare dorit	Luați în considerare dacă mașinile semiautomatice sunt suficiente pentru volume mai mici sau dacă un sistem integrat complet automat este necesar pentru producția cu volum mare.
Buget și ROI	Evaluează costul inițial al investițiilor față de beneficiile pe termen lung în ceea ce privește eficiența crescută, forța de muncă redusă și o calitate îmbunătățită pentru a determina randamentul investițiilor.
Amprenta mașinii și disponibilitatea spațiului	Evaluați dimensiunea fizică a mașinii și asigurați -vă că se încadrează în aspectul instalației dvs. de fabricație.
Asistență pentru furnizori, servicii și piese de schimb	Suportul de încredere după vânzare, piesele de schimb disponibile și asistența tehnică sunt cruciale pentru minimizarea timpului de oprire.
Integrarea software și ușurința de utilizare	O interfață de utilizator intuitivă și o compatibilitate cu sistemele de execuție a producției existente (MES) poate îmbunătăți mult eficiența operațională.

Ix. Întreținere și depanare

Întreținerea corectă este esențială pentru a asigura longevitatea și performanța optimă a mașinilor de cablu de sârmă.

Aspect	Descriere
Curățare și lubrifiere regulată	Curățarea preventivă elimină resturile și particulele de sârmă, în timp ce lubrifierea corespunzătoare reduce uzura pe părțile mobile.
Înlocuirea lamei și a matriței	Tăierea lamelor și matrițele de sertizare se uzează în timp și trebuie să fie inspectate și înlocuite în mod regulat pentru a menține precizia și calitatea.
Calibrare și reglare	Calibrarea periodică asigură că măsurătorile, adâncimile de dezbrăcare și forțele de sertizare rămân exacte.
Probleme și soluții comune	Operatorii ar trebui să fie instruiți pentru a identifica și aborda probleme comune, cum ar fi alunecarea de sârmă, lungimile inconsistente a benzii sau cele mai slabe criminalități, adesea prin reglarea setărilor mașinii sau înlocuirea pieselor uzate.
Importanța întreținerii preventive	În urma unui program strict de întreținere preventivă reduce semnificativ probabilitatea de defecțiuni neașteptate, extinde durata de viață a mașinii și asigură o ieșire constantă.

X. Tendințe și inovații viitoare

Industria mașinilor de cablu de sârmă este în continuă evoluție, determinată de cereri de o eficiență mai mare, informații și durabilitate.

Tendinţă	Impact/descriere
Creșterea automatizării și integrarea roboticii	Tendința către fabricarea luminilor va vedea mai mulți roboți integrați cu mașini de cablu pentru sârmă pentru încărcare automată, descărcare și sarcini de asamblare complexe.
Industria 4.0 și fabricația inteligentă	Integrarea cu Internetul industrial al lucrurilor (IIOT) va permite mașinilor să colecteze și să transmită date în timp real despre performanță, nevoile de întreținere predictivă și valorile de producție, permițând luarea deciziilor mai inteligente.
Sisteme avansate de viziune și AI pentru controlul calității	Sistemele de viziune alimentate cu AI vor deveni și mai sofisticate, capabile să detecteze defecte minime și anomalii cu o precizie mai mare, îmbunătățind în continuare asigurarea calității.
Miniaturizare și precizie pentru componente mai mici	Pe măsură ce dispozitivele electronice se micșorează, mașinile de cablu de sârmă vor trebui să gestioneze fire și conectori din ce în ce mai mici cu niveluri de precizie și mai mari.
Durabilitate în fabricație	Mașinile viitoare se vor concentra pe eficiența energetică, deșeurile de materiale reduse și capacitatea de a prelucra mai multe materiale de sârmă și izolare ecologice.
Personalizare și producție la cerere	Progresele în automatizare și software vor permite schimbări mai rapide și linii de producție mai flexibile, susținând cererea crescândă pentru hamuri de sârmă personalizate și la cerere.

Xi. Concluzie

Mașinile de cablu de sârmă sunt casele de lucru silențioase din spatele funcționalității și fiabilității nenumăratelor produse electronice care definesc lumea noastră modernă. De la cablarea complexă a unui automobil la conexiunile delicate din cadrul unui dispozitiv medical, aceste mașini asigură că puterea și datele curg perfect și în siguranță.

Evoluția lor continuă, determinată de avansările în automatizare, AI și conectivitate, promite un viitor și mai eficient, precis și durabil pentru fabricație. Pe măsură ce tehnologia continuă să avanseze, rolul mașinilor de harnașă de sârmă va crește doar în importanță, solidificându -și poziția ca instrumente indispensabile în marșul în curs de inovare.
